Adatok importálása

← Előző: Adatmodell és struktúra Főoldal Következő: 3D vizualizáció →

Importálás áttekintése

A Speleo Studio több különböző formátumot támogat a barlang és felszíni adatok importálásához, amely lehetővé teszi, hogy a meglévő felmérési adatokat könnyedén betöltse az alkalmazásba.

Támogatott formátumok:

Importálás menete

1. lépés: Importálás indítása

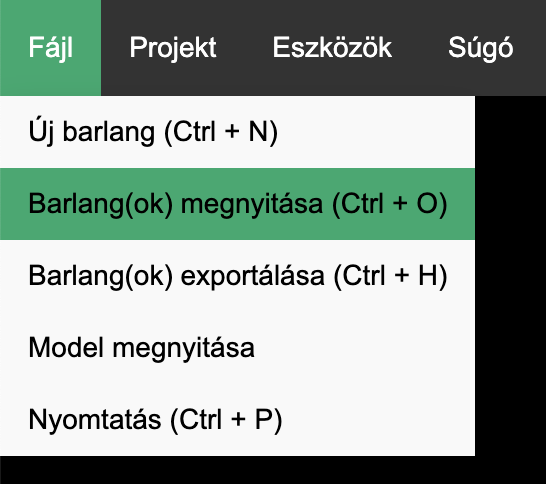

Kattintson a "Fájl" menüre, majd válassza ki a megfelelő opciót:

  • "Fájl megnyitása": tetszőleges barlang- és modellfájlok megnyitása egy lépésben — JSON, .cave, Therion (.th), Survex (.svx, .3d), valamint a 3D modellek (PLY, OBJ, LAS, LAZ és a domborzati ASC, HGT, XYZ, GeoTIFF). Több fájl egyszerre is kijelölhető; mindegyik azonnal importálódik.
  • "Mappa megnyitása": egy teljes mappa rekurzív importálása (az al-mappákkal együtt). A mappában talált összes barlang és modell egy kiválasztó panelen jelenik meg, ahol eldönthető, melyeket szeretnénk importálni. Hasznos több mappára tagolt Therion/Survex projekteknél (pl. egy rendszer, amelynek az input/*include hivatkozásai különböző almappákban lévő fájlokra mutatnak).

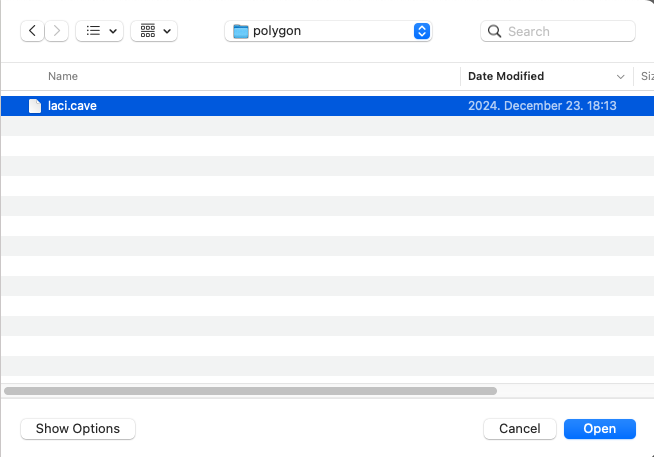

2. lépés: Fájl vagy mappa kiválasztása

A megnyíló ablakban navigáljon a kívánt fájl(ok)hoz vagy mappához és erősítse meg a választást.

3. lépés (mappa megnyitásakor): Importálandó elemek kiválasztása

Ha a mappában egynél több importálható elem található, megjelenik az importálandó elemek panel. Minden elem egy soron látható: a neve, alatta a fájl elérési útja, és — ha más fájlokat is behúz (input/*include) — a hivatkozott fájlok száma. Kezdetben minden elem be van jelölve; a feleslegesekről egyszerűen vegye le a pipát, majd kattintson a "Kijelöltek importálása" gombra.

  • Egy átfogó törzsfájl (pl. egy egész rendszer) és annak egy különálló rész-barlangja egyszerre is szerepelhet a listában. Ha mindkettőt bejelölve hagyja, az ismétlődő barlangokat a program csak egyszer importálja (a nagyobb törzsfájl változatát megtartva), és erről figyelmeztetést ad.
  • Az üres (0 bájtos) .th fájlok nem jelennek meg a listában.

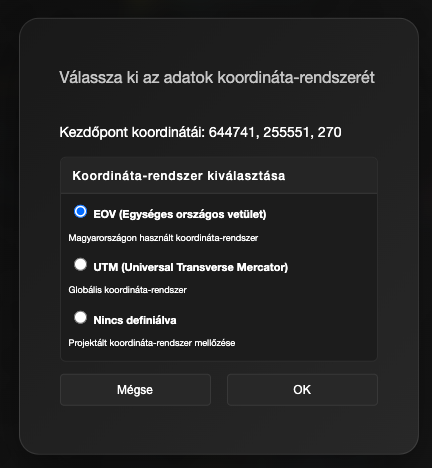

4. lépés (opcionális): Koordináta rendszer kiválasztása

A projekt által használt koordináta rendszer kiválasztása.

5. lépés: Importálás feldolgozása

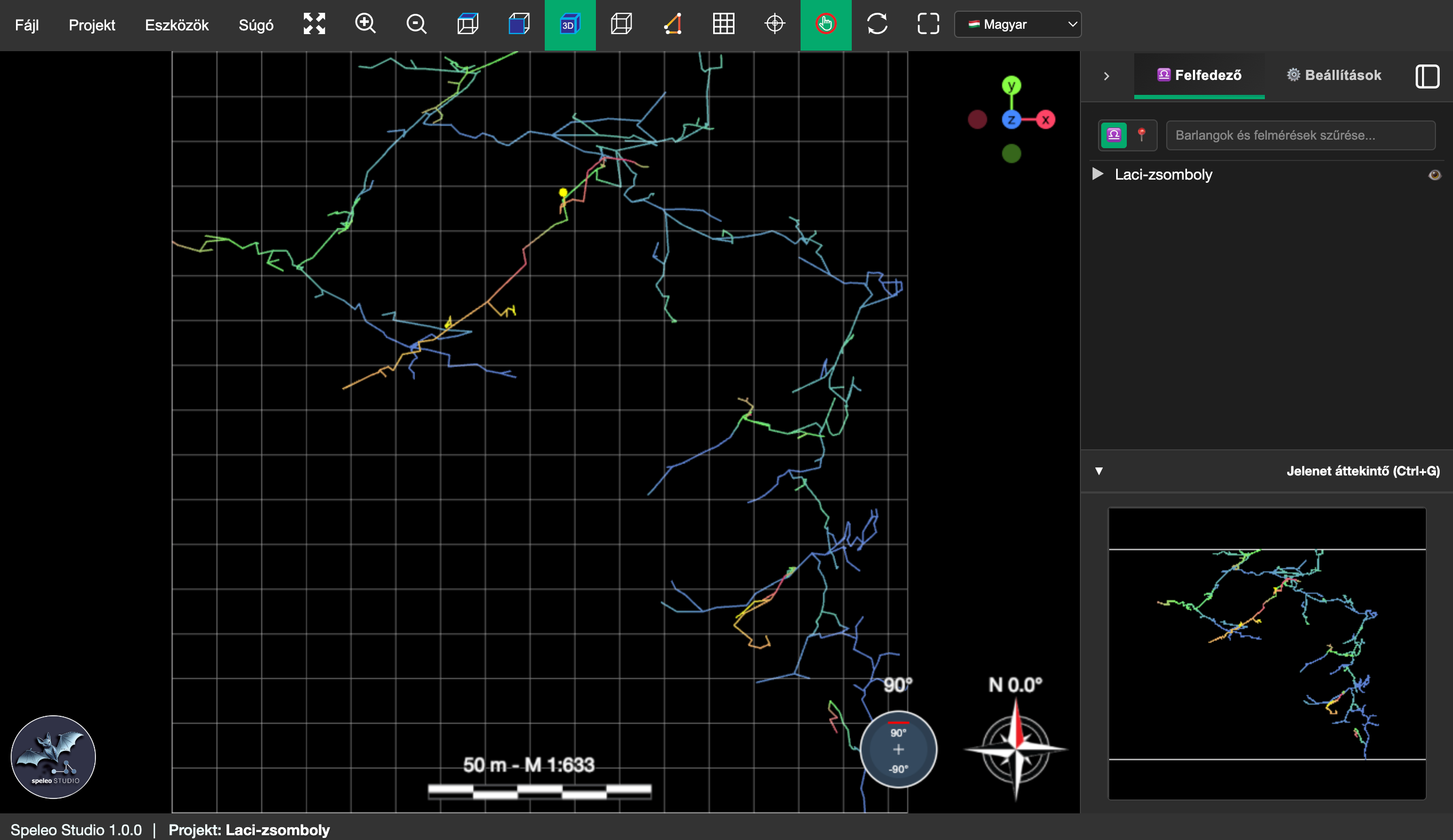

Az alkalmazás automatikusan feldolgozza a fájl(oka)t és betölti a barlangokat. A barlangok ábécé sorrendben kerülnek a felfedező fába. Ha nem volt semmi probléma az importálás során, a barlang megjelenik a felfedező panelben és a 3D nézetablakban. Gratulálunk! 🎉🎊✨

⚠️ Fontos megjegyzések

Többszintű Therion / Survex struktúrák

A Therion és a Survex egyetlen, tetszőlegesen mélyen egymásba ágyazható survey / *begin fogalmat használ: a magasabb szintek tipikusan karsztterületeket vagy barlangrendszereket, a mélyebb szintek pedig járatokat jelölnek. A Speleo Studio ezt a hierarchiát megőrzi: a barlang immár tartalmazhat al-barlangokat (gyermek barlangokat) és felméréseket is. A felmérés mindig levélelem (csak mérési adatokat tartalmaz), barlangot nem.

Egy összekapcsolt rendszer (amelynek tagjait equate kapcsolja össze) egyetlen barlangként töltődik be, a belső tagolás pedig a felfedező fában al-barlangokként jelenik meg, tetszőleges mélységig kinyitható és elrejthető. Az equate kapcsolatok így megmaradnak.

JSON formátum importálása

JSON formátum

A JSON a Speleo Studio natív formátuma, amely teljes barlang adatokat tartalmaz, beleértve a felméréseket, attribútumokat és metaadatokat.

Előnyök:

JSON importálása

1. Kattintson a "Fájl" → "Fájl megnyitása" menüre

2. Válassza ki a .json fájlt

3. Az alkalmazás automatikusan betölti a teljes barlang adatokat

{ "name": "Példa Barlang", "metadata": { "settlement": "Példa Város", "catasterCode": "12345", "date": "2024-01-01" }, "surveys": [...], "stations": [...], "attributes": [...] }

Polygon (.cave) formátum importálása

Polygon formátum

A Polygon szoftver régi motoros, nem kell bemutatni senkinek. A .cave fájlok tartalmazhatják a felmérési adatokat és néhány alapvető adatot a barlangról és a felmérésekről.

Előnyök:

Polygon fájl importálása

1. Kattintson a "Fájl" → "Fájl megnyitása" menüre

2. Válassza ki a .cave fájlt

3. Koordináta rendszer kiválasztása

4. Az alkalmazás megnyitja a Polygon fájlt

⚠️ Polygon importálás megjegyzések

Pont méretek (LRUD)

Ha a Polygon fájl Bal / Jobb / Fel / Le (Left/Right/Up/Down) értékeket tartalmaz a felméréseknél, ezeket a Speleo Studio kiolvassa, és a barlang pont méretei közé veszi fel. A pont méretek a barlang menüjében a "Pont méretek (LRUD) szerkesztése" pont alatt érhetők el. Részletek a Barlang szerkesztése fejezetben.

TopoDroid (.csv) formátum importálása

TopoDroid formátum

A TopoDroid egy elterjedt Android alkalmazás, amellyel felméréseket végezhetünk a barlangokban. A TopoDroid felméréseket kezel és nem komplett barlangokat, így egy teljes barlangot nem, de egyes felméréseket importálhatunk a Speleo Studio-ba, amihez a CSV formátumot javasoljuk. A CSV export tartalmazza a felmérési adatokat egyszerű szöveges formátumban, amelyet exportálnunk kell a TopoDroid alkalmazásból, hogy aztán a fájlt a Speleo Studio-ba importálhassuk.

Előnyök:

⚠️ TopoDroid verzió és felmérés megjegyzések

Mértékegységek

Ha a CSV tartalmaz egy # units: tape ... compass clino ... sort, a Speleo Studio felismeri a felmérés hosszúság- és szögegységét, és a felmérés tárolt mértékegységeit ennek megfelelően állítja be (pl. # units: tape feet compass clino degree esetén láb / fok). A mérési értékeket nem konvertálja át, úgy ahogy a CSV-ben szerepelnek, úgy kerülnek be a felmérésbe. A felmérés mértékegysége a felmérés adatlapján később bármikor módosítható.

TopoDroid CSV exportálása

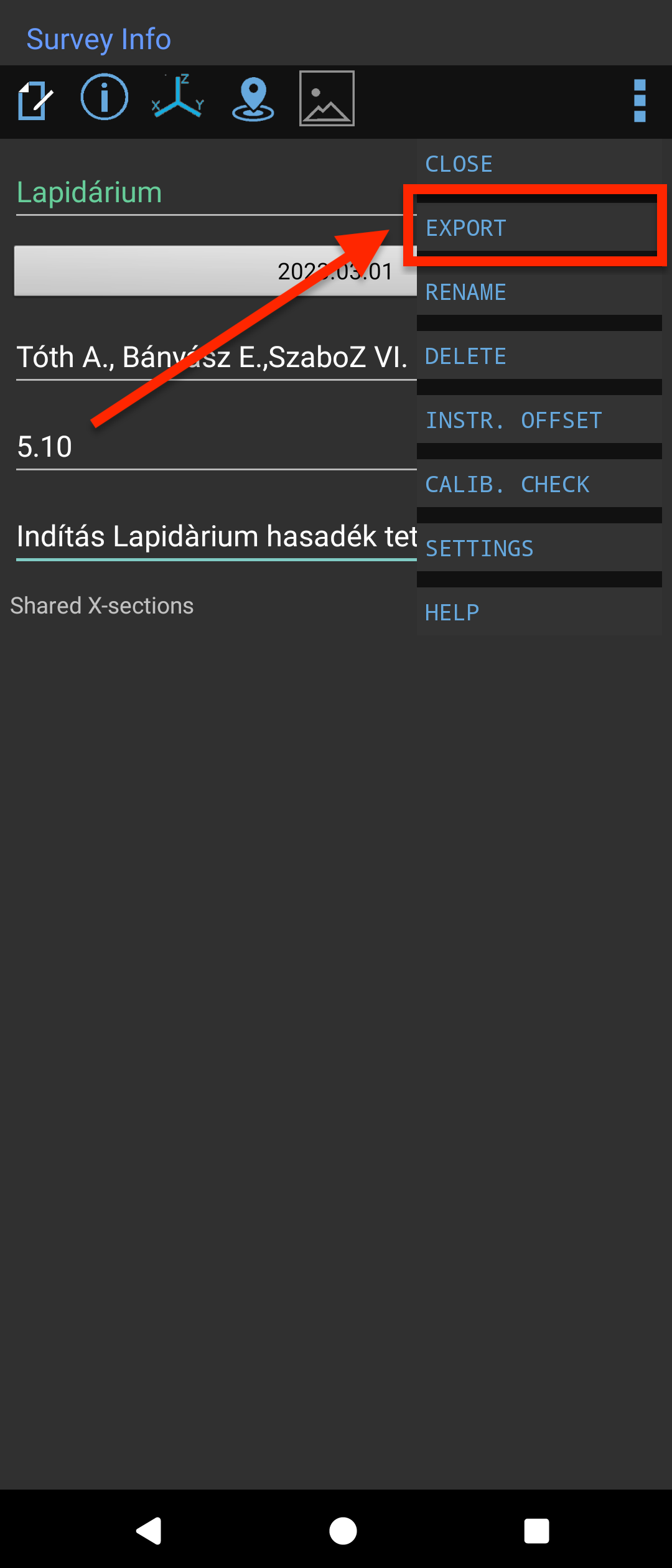

1. Menjünk TopoDroidban a felmérés adatlapjára (Survey Info)

2. Kattintsunk a jobb felső sarokban lévő három pontra

3. A lenyíló menüben válasszuk a "Export" opciót

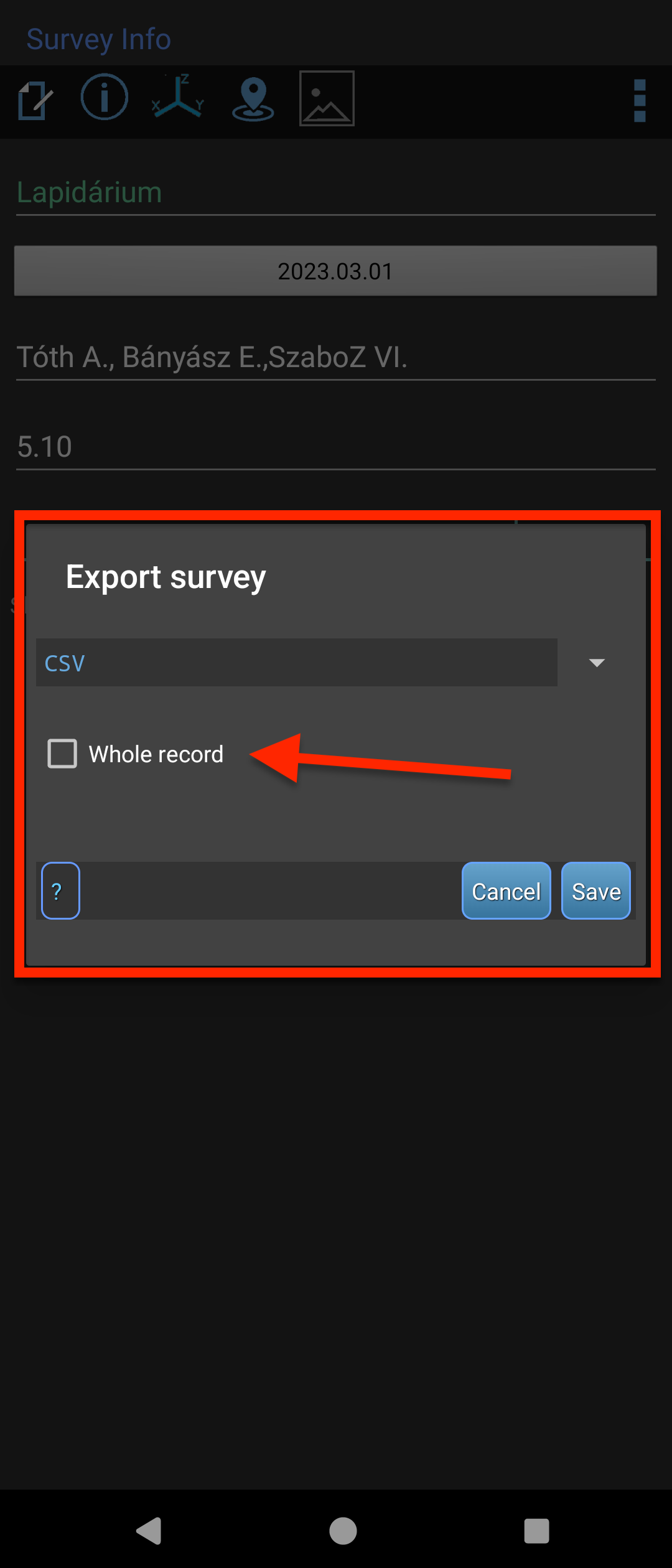

4. A megnyíló ablakban válasszuk ki a "CSV" opciót és távolítsuk el a pipát az "Összed adat" (Whole record) négyzetből

4. Az exportált fájlt töltsük fel a Speleo Studio-t futtató eszközre (pl. laptop). A fájl a TopoDroid mappáján belül a felmérés "out" mappájában lesz (TDX/TopoDroid/felmérés/out/felmérés.csv)

TopoDroid felmérés hozzáadása egy barlanghoz

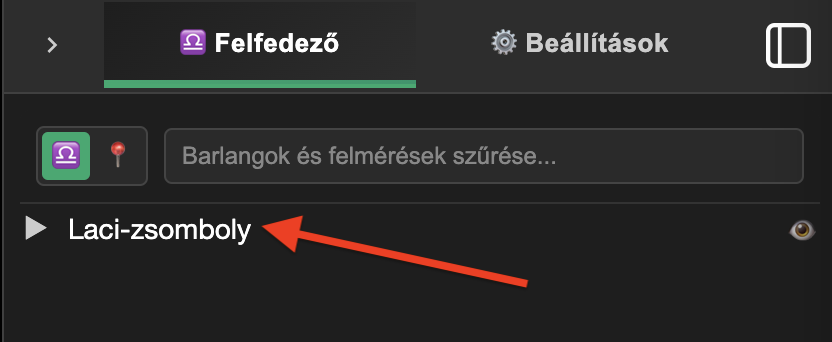

1. Az oldalsávban nyissuk meg a "Felfedező" panelt és kattintsunk annak a barlangnak a nevére, amelyhez a felmérést szeretnénk hozzáadni

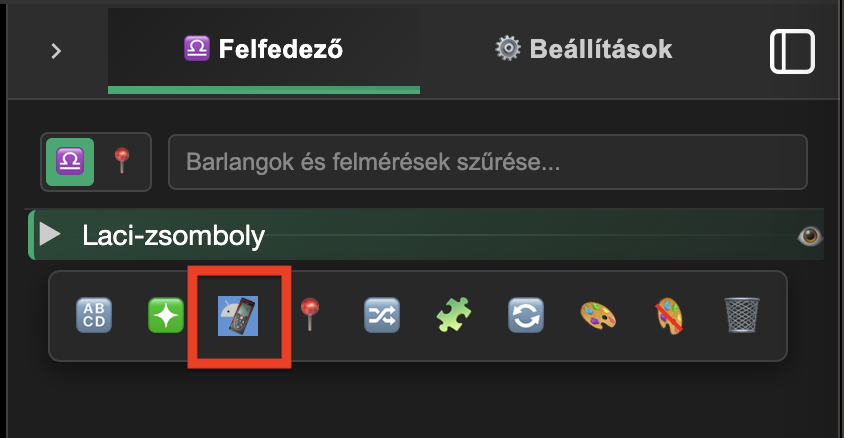

2. A megjelenő ikon sávból kattintsunk a TopoDroid ikonra

3. A felnyíló ablakban válasszuk ki az eszközön lévő CSV fájlt

4. A felmérés megjelenik a barlang felmérései között

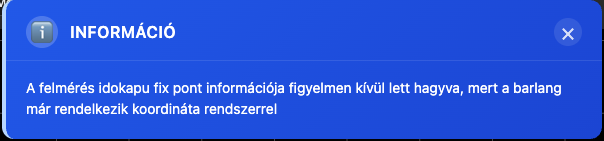

Ha a TopoDroid fájl tartalmaz fix (GPS) koordinátákat, akkor a Speleo Studio az első fix koordinátát UTM koordinátákra konvertálja és felveszi a barlang adatlapján, ha a barlangnak még nincs UTM-től eltérő korábban kiválasztott koordináta rendszere (pl. EOV). Ekkor a következő üzenetet kapjuk:

TopoDroid felmérés hozzáadása egy felméréshez

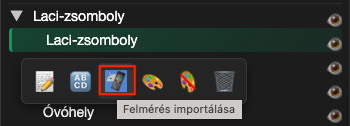

1. Az oldalsávban nyissuk meg a "Felfedező" panelt és nyissuk ki a kiválasztott barlang felméréseinek listáját. Kattintsunk arra a felmérésre, amelyhez a TopoDroid felmérést szeretnénk hozzáadni

2. A megjelenő ikon sávból kattintsunk a TopoDroid ikonra

3. A felnyíló ablakban válasszuk ki az eszközön lévő CSV fájlt

4. A felmérés mérési pontjai automatikusan hozzáadódnak a kiválasztott felméréshez

⚠️ A már létező méréseket nem veszi figyelembe a TopoDroid felmérésből a Speleo Studio, azokat kihagyja!'

TopoDroid CSV fájl példa

# 2025.09.07 [*] created by TopoDroid v 6.3.20 # name: Barlang neve # date: 2024.01.21 # team: Jane,Joe # declination: 5.6 # units: tape meter compass clino degree # from, to, tape, compass, clino, extend, flags, comment 0@felmeres,1@felmeres,7.51,310.6,-6.8,1,,"A bejárat után jobbra a falon" 0@felmeres,-,6.26,314.06,-54.38,,,"" 0@felmeres,-,14.56,313.81,-45.78,,,"" # station, lon, lat, h_geo, accuracy, V_accuracy, comment, CRS 0, 19.123456, 47.654321, 161, 78.5, 55.1,"comment",

CSV formátum struktúra

A CSV fájl formátuma a TopoDroid verziótól függően változhat, ezért az importert Holl Balázs javaslatára megpróbáltam felkészíteni ezekre a változásokra és robosztusan kezelni az adatokat.

Therion (.th) formátum importálása

Therion formátum

A Therion egy nyílt forráskódú barlangtérképező szoftver. A Therion szöveges .th fájlokban tárolja a felmérési adatokat (centreline), amelyek tartalmazzák a mérési sorokat, az állomásneveket, a koordináta rendszert, a rögzített pontokat és a metaadatokat.

Amit a Speleo Studio importál:
Amit nem importál (első fázis):

Egyetlen Therion fájl importálása

1. Kattintson a Fájl → Fájl megnyitása menüre

2. Válassza ki a .th fájlt

3. Ha a fájl tartalmaz koordináta rendszert (cs) és rögzített pontot (fix), a georeferencia automatikusan betöltődik; ellenkező esetben a koordináta rendszer kiválasztó párbeszédablak jelenik meg

4. A barlang megjelenik a felfedező panelben

Többfájlos Therion projekt importálása

A Therion projektekben a főfájl (input direktívával hivatkozott) más .th fájlokat is beolvas. Mivel a Speleo Studio böngészőben fut és nem fér hozzá a fájlrendszerhez, a hivatkozott fájlokat a felhasználónak kell kiválasztani.

Több fájlból álló projekt importálása

1. Kattintson a Fájl → Fájl megnyitása menüre

2. Válassza ki az összes .th fájlt egyszerre a projektmappából (Ctrl+A vagy Shift+kattintás a fájl kiválasztóban)

3. A Speleo Studio automatikusan felismeri a gyökérfájlt és feloldja az input hivatkozásokat

4. Az összes felmérés egyetlen barlangként töltődik be

Ha egy input direktívával hivatkozott fájl nincs a kiválasztott fájlok között, a Speleo Studio figyelmeztetést jelenít meg, de a rendelkezésre álló adatokat betölti. A .th2 (rajz) és .thm (morph) fájlokra vonatkozó hivatkozásokat a program nem jelzi hiányzóként.

Több almappára tagolt projektnél kényelmesebb a Fájl → Mappa megnyitása használata: az egész mappát rekurzívan beolvassa, és ha több törzsfájlt talál (ami ugyanazokat a barlangokat többszörösen is leírhatja), egy kiválasztó panelen lehet eldönteni, melyik(eke)t importáljuk.

Koordináta rendszerek Therionban

A Therion a cs paranccsal határozza meg a koordináta rendszert a centreline blokkban:

cs UTM34 # UTM 34. zóna, északi félgömb cs UTM zone 34 N # ugyanaz, explicit jelöléssel cs EPSG:23700 # Magyar Egységes Vetületi Rendszer (EOV) cs long-lat # WGS84 hosszúság/szélességi fokok

A fix paranccsal az állomás abszolút koordinátái adhatók meg:

fix 0 650000 200000 350 # x (kelet), y (észak), z (tengerszint feletti magasság)

Állomásmegjegyzések (station parancs)

A Therion station paranccsal megjegyzések rendelhetők az állomásokhoz a centreline blokkban:

station 5 "Szűkület után bal oldalon csepegő" station 12 "Elágazás - főág jobbra" continuation

A Speleo Studio a megjegyzéseket az alábbiak szerint kezeli:

A station parancs jelölői közül a Speleo Studio az entrance jelölőt ismeri fel, amely az állomást a barlang bejárataként jelöli (a fenti példában a continuation jelölő nem kerül feldolgozásra). A megjegyzés elhagyható, így a station 5 entrance forma is érvényes. A felismert bejáratok külön színű jelölőként jelennek meg a 3D jelenetben, és a bejárat szerkesztőben kezelhetők.

⚠️ Therion importálás megjegyzések

Pont méretek (LRUD) Therionban

A Therion két különböző módon kezeli a pont méreteket, és a Speleo Studio mindkettőt importálja:

1. Soron belüli LRUD (data normal)

A data normal direktívában megadott left right up down oszlopok a felmérési pont környezetében a járat keresztmetszetét adják meg. A Speleo Studio ezeket az értékeket az adott pont kezdőállomására (a mérés from állomására) képezi le, és a barlang pont méretei közé veszi fel.

data normal from to length compass clino left right up down 1 2 10.0 135.0 -15.0 1.2 1.5 2.0 0.5 2 3 8.0 90.0 0.0 0.8 0.9 2.5 1.0

2. Önálló data dimensions blokkok

A data dimensions direktíva állomásonként ad meg LRUD értékeket, függetlenül a mérési soroktól. Az oszlopok mértékegysége a megelőző units direktívával állítható be (ahol a Therion egy sorban felsorolt mennyiségekhez egyetlen mértékegységet rendel).

units left right up down meter data dimensions station left right up down 0 0.17 0.35 3.00 4.00 1 0.07 0.36 0.35 0.29

Ha mindkét forrás ad méretet ugyanahhoz az állomáshoz, a data dimensions érték nyer (mert az az explicit, állomáshoz rendelt forrás).

A 0, negatív és - sentinel értékeket a Speleo Studio hiányzónak tekinti és kihagyja. Az importált értékeket a barlang menüjében a "Pont méretek (LRUD) szerkesztése" pont alatt módosíthatja.

Survex (.svx és .3d) formátumok importálása

Survex formátum

A Survex egy nyílt forráskódú barlangfelmérő szoftver. A .svx szöveges fájlokban tárolja a felmérési adatokat. A felmérések hierarchikus *begin/*end blokkokba szerveződnek, és a Speleo Studio a Therionhoz hasonlóan ezeket a fájlokat is importálni tudja.

Amit a Speleo Studio importál:
Amit nem importál:

Egyetlen Survex fájl importálása

1. Kattintson a Fájl → Fájl megnyitása menüre

2. Válassza ki a .svx fájlt

3. Ha a fájl tartalmaz koordináta rendszert (*cs) és rögzített pontot (*fix), a georeferencia automatikusan betöltődik; ellenkező esetben a koordináta rendszer kiválasztó párbeszédablak jelenik meg

4. A barlang megjelenik a felfedező panelben

Többfájlos Survex projekt importálása

A Survex projektekben a főfájl *include direktívával hivatkozhat más .svx fájlokra. Mivel a Speleo Studio böngészőben fut és nem fér hozzá a fájlrendszerhez, a hivatkozott fájlokat a felhasználónak kell kiválasztani — ugyanúgy, mint a Therion esetében.

Több fájlból álló projekt importálása

1. Kattintson a Fájl → Fájl megnyitása menüre

2. Válassza ki az összes .svx fájlt egyszerre a projektmappából (Ctrl+A vagy Shift+kattintás a fájl kiválasztóban)

3. A Speleo Studio automatikusan felismeri a gyökérfájlt és feloldja az *include hivatkozásokat

4. Az összes felmérés egyetlen barlangként töltődik be

Ha egy *include direktívával hivatkozott fájl nincs a kiválasztott fájlok között, a Speleo Studio figyelmeztetést jelenít meg, de a rendelkezésre álló adatokat betölti.

Koordináta rendszerek Survexben

A Survex a *cs paranccsal határozza meg a koordináta rendszert:

*cs UTM34 ; UTM 34. zóna, északi félgömb *cs UTM zone 34 N ; ugyanaz, explicit jelöléssel *cs EPSG:32634 ; UTM 34N EPSG kóddal *cs EPSG:23700 ; Magyar Egységes Vetületi Rendszer (EOV) *cs long-lat ; WGS84 hosszúság/szélességi fokok

A *fix paranccsal az állomás abszolút koordinátái adhatók meg:

*fix 0 650000 200000 350 ; x (kelet), y (észak), z (tengerszint feletti magasság)

Pont méretek (LRUD) Survexben

A Survex két különböző módon kezeli a pont méreteket, és a Speleo Studio mindkettőt importálja:

1. Soron belüli LRUD (*data normal)

A *data normal direktívában megadott left right up down oszlopok az adott mérési sor kezdőállomására (a mérés from állomására) képződnek le.

*data normal from to tape compass clino left right up down 1 2 10.0 135.0 -15.0 1.2 1.4 2.1 0.4 2 3 8.0 90.0 0.0 0.6 0.7 2.3 0.9

2. Önálló *data passage blokkok

A *data passage direktíva állomásonként ad meg LRUD értékeket, függetlenül a mérési soroktól. Ez az ajánlott forma, ha utólag mérik fel a járat keresztmetszeteit (a Survex specifikációja szerint a hivatkozott állomásnak a felmérésben szerepelnie kell).

*data passage station left right up down 1 4.0 4.0 40.0 0.5 5 4.0 4.0 20.0 30.0 6 1.0 1.0 1.0 1.0

Ha mindkét forrás ad méretet ugyanahhoz az állomáshoz, a *data passage érték nyer (mert az az explicit, állomáshoz rendelt forrás).

A 0, negatív és - sentinel értékeket a Speleo Studio hiányzónak tekinti és kihagyja. Az importált értékek a barlang menüjében a "Pont méretek (LRUD) szerkesztése" pont alatt módosíthatók.

⚠️ Survex importálás megjegyzések

Survex bináris (.3d) fájlok importálása

A Survex a forrás .svx fájlokból egy bináris .3d kimeneti fájlt készít, amely a már megoldott (poligon-számítás után kapott) abszolút állomáskoordinátákat tartalmazza. Mivel a geometria már kész — és egyetlen .3d fájl több, fizikailag össze nem függő rendszert is tartalmazhat —, a Speleo Studio a .3d fájlokat csak megjelenítésre (csak olvasható) barlangként importálja: az állomáspozíciókat közvetlenül a fájlból veszi át, nem számolja újra a mérésekből. Az adatokból — a hossz / azimut / dőlésszög visszaszámolásával — felmérések és középvonal is készül, hogy a felmérés-fa, a megjelenítés és az adatlapok működjenek.

Támogatott verziók:
Amit a .3d importál:
Amit nem importál:

Egyetlen .3d fájl importálása

1. Kattintson a Fájl → Fájl megnyitása menüre

2. Válassza ki a .3d fájlt

3. Ha a fájl tartalmaz felismert koordináta rendszert, a barlang automatikusan georeferenciát kap; ismeretlen koordináta rendszer esetén a barlang georeferencia nélkül, csak megjelenítésre töltődik be

4. A barlang csak olvasható barlangként jelenik meg a felfedező panelben

Csak olvasható (megjelenítés célú) barlangok

A .3d fájlból importált barlang csak olvasható: a benne lévő geometria a Survex számításának az eredménye, így a szerkesztése nincs értelme. A felugró kontext menü ezért csak a megjelenítéshez kapcsolódó műveleteket kínálja fel:

A barlang minden felmérés-útvonalból (a .3d-ben szereplő felmérés-hierarchia szerint) külön felmérést kap. Az állomásnevek a legrövidebb, még egyértelmű utótagra rövidülnek (pl. a system_migovec.….mona_tip.6 névből 6, ütközés esetén mona_tip.6 lesz), így a hosszú, teljes hierarchikus nevek helyett a megszokott rövid állomásazonosítók jelennek meg.

3D modellek és pontfelhők importálása

Támogatott 3D formátumok

A Speleo Studio a következő 3D formátumokat támogatja:

3D modell importálása

1. Kattintson a Fájl → Fájl megnyitása menüre

2. Válassza ki a modell fájlt (.ply, .obj, .las vagy .laz). OBJ fájlokhoz az MTL és textúra fájlokat is kiválaszthatja egyszerre.

3. Opcionálisan adja meg a WGS84 koordinátákat a megjelenő ablakban

4. Az alkalmazás betölti a 3D modellt (textúrákkal együtt, ha kiválasztotta)

LiDAR pontfelhők (LAS/LAZ)

A LAS és LAZ fájlok LiDAR szkennerből származó pontfelhőket tartalmaznak.

Textúrák betöltése

OBJ fájlokhoz textúrákat (MTL + képfájlok) kétféleképpen tölthet be:

⚠️ 3D modell importálás megjegyzések

A 3D modellek kezeléséről bővebben a 3D modellek kezelése fejezetben olvashat.

Importált felmérés sorrendjének módosítása

A Speleo Studio támogatja a importált felmérés sorrendjének módosítását. A sorrend módosításához kattintsunk a felmérésre és lenyomva tarva az egeret a felmérést mozgassuk a megfelelő helyre (drag & drop funkcióval) vagy a felmérés nevére kattintva a jobb oldalon megjelenő felfele nyílra kattintva.

Ez akkor különösen hasznos, ha sok felmérésünk van és nem akarjuk drag & drop funkcióval mozgatni a felmérést a megfelelő helyre.

A felmérések átrendeződésével a Speleo Studio automatikusan frissíti a középvonal (poligon) számítását.

Importálási hibák és megoldások

Fájl nem nyílik meg

Probléma: A fájl formátuma nem támogatott vagy sérült.

Megoldás: Ellenőrizze a fájl kiterjesztését és integritását.

Adatok hiányoznak

Probléma: Az importálás után nem minden adat jelenik meg.

Megoldás: Ellenőrizze a forrás fájl formátumát és a Speleo Studio kompatibilitását.

Koordináta problémák

Probléma: A barlang rossz helyen jelenik meg a térben.

Megoldás: Ellenőrizze akoordinátákat és a koordináta rendszer beállításait.

A következő hibát kapom: A(z) XX nevű barlang túl messze van a korábban importált barlangoktól: YY - DD km

Probléma: Az imporálni kívánt barlang meghaladja a megengedett legnagyobb távolságot két barlang között, amely 2 km. Ezt a távolságot a Speleo Studio korábban importált barlangok között méri ki.

Megoldás: Csökkentse a barlangok távolságát, vagy importálja a barlangokat külön projektekben.

Importálás utáni ellenőrzés

1. Felfedező panel ellenőrzése

Ellenőrizze, hogy a barlang megjelent-e a felfedező panelben a megfelelő névvel.

2. 3D megjelenítés ellenőrzése

Nézze meg a 3D viewportban, hogy a barlang megfelelően jelenik-e meg.

3. Felmérések ellenőrzése

Bontsa ki a barlangot a felfedező panelben és ellenőrizze a felmérések listáját.

4. Attribútumok ellenőrzése

Ellenőrizze, hogy az attribútumok megfelelően importálódtak-e.

Több fájl importálása

Tömeges importálás

A Speleo Studio támogatja több fájl egyszerre történő importálását:

Következő lépések

Most, hogy importálta az adatokat, folytathatja a 3D vizualizáció és navigáció fejezettel, ahol megtanulja, hogyan navigáljon és vizualizálja a barlang adatokat.
