3D modellek kezelése

Áttekintés

A Speleo Studio támogatja 3D modellek importálását és kezelését. A 3D modellek lehetővé teszik felszíni modellek, barlangjáratok és egyéb 3D szkenneléssel készített objektumok megjelenítését a barlangok mellett. A modellek textúrákkal együtt is betölthetők.

Támogatott formátumok

Domborzati modellek (DTM)

Ortofotók

Pontfelhők

3D hálók

Kiegészítő fájlok

Modellek belső bejárása (perspektivikus vetítés)

3D modellek betöltése után a navigációs sávban aktívvá válik a vetítés váltó gomb ( / ), amely perspektivikus vetítésre kapcsolva lehetővé teszi egy barlang / modell belsejének bejárását: a modell belsejére mutató forgáspont beállítása után az egér görgőjével át lehet haladni a falon, és belülről megtekinteni a barlangjáratokat. Részletesebben a 3D vizualizáció fejezet „Vetítési mód" szakaszában.

3D modell importálása

1. lépés: Modell megnyitása

Kattintson a Fájl → Fájl megnyitása menüpontra.

A Fájl megnyitása ugyanaz a menüpont, amellyel a barlangokat is importáljuk: modelleket és barlangokat akár együtt, egyszerre is kijelölhet. Egy egész mappa (modelleket is tartalmazó) tartalmát a Fájl → Mappa megnyitása ponttal tölthet be — ekkor egy kiválasztó panelen jelölheti ki, mit szeretne importálni.

2. lépés: Fájlok kiválasztása

A fájl tallózó ablakban válassza ki a modell fájlt (.ply, .obj, .las, .laz, .lox, .asc, .hgt, .xyz, .tif vagy .tiff). Ha a modellhez textúra fájlok is tartoznak (.mtl és képfájlok), azokat is kiválaszthatja egyszerre. A Speleo Studio automatikusan felismeri és alkalmazza a textúrákat.

Domborzati modellek (.asc, .hgt, .xyz, GeoTIFF DTM) megnyitásakor egy plusz ablak jelenik meg, ahol kiválasztható, hogy a modell háromszög hálóként vagy pontfelhőként jelenjen meg. XYZ fájloknál ezt megelőzi még egy ablak, amely rákérdez, hogy a fájl szabályos rácsú DTM-et vagy szórt pontfelhőt tartalmaz-e — a formátum maga ezt nem hordozza.

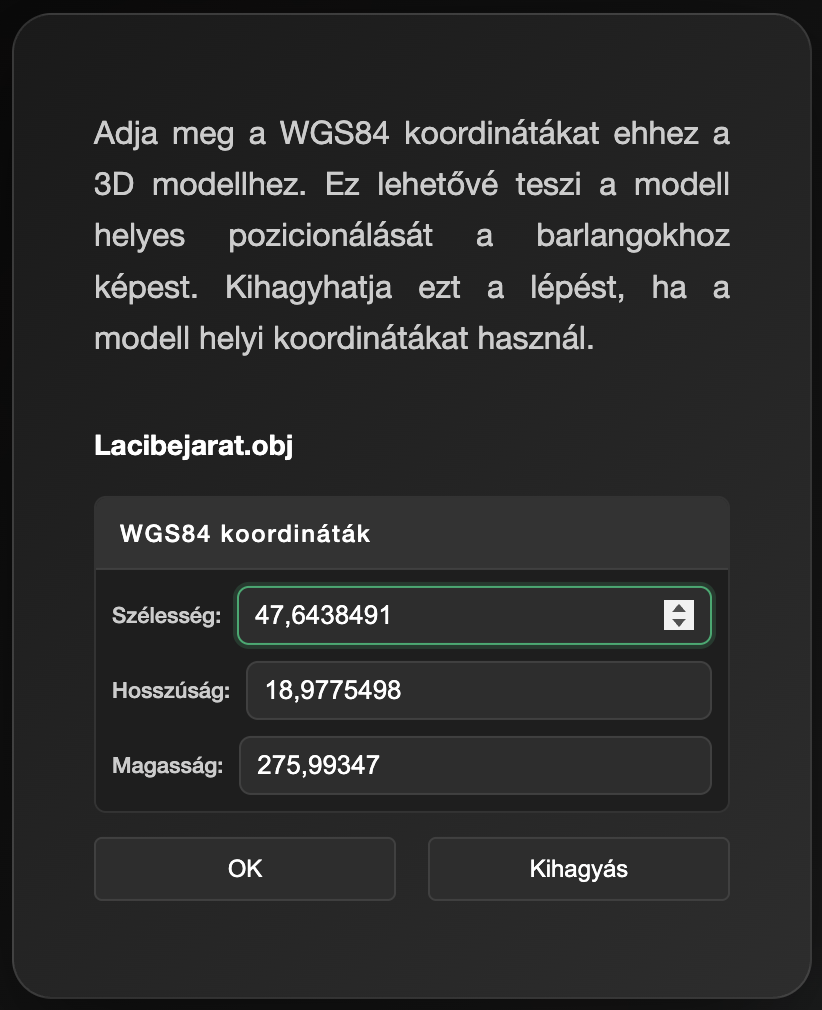

3. lépés: Koordináták megadása (opcionális)

A modell megnyitásakor megjelenik egy koordináta ablak. Itt WGS84 koordinátákat (szélesség, hosszúság, tengerszint feletti magasság) adhat meg a modellhez. Ha az OBJ fájl tartalmaz beágyazott koordinátákat (például Scaniverse alkalmazással készült fájlok), azok automatikusan megjelennek az ablakban.

Ha a projektnek már van koordináta rendszere, a WGS84 koordináták automatikusan átkonvertálódnak a projekt koordináta rendszerébe (UTM vagy EOV), és a modell a barlanghoz képest helyesen pozícionálódik.

A Kihagyás gombra kattintva a modell koordináták nélkül nyílik meg. Ebben az esetben a modell a projekt fixpontjának pozíciójába kerül.

⚠️ Távolság ellenőrzés

Ha a modell koordinátái túl messze vannak a projektben lévő barlangoktól, a Speleo Studio figyelmeztetést jelenít meg és nem engedi megnyitni a modellt. Ez megakadályozza, hogy véletlenül rossz koordinátákkal nyissunk meg egy modellt és a nézetünk teljesen szétessen.

Therion .lox fájlok

A Therion barlangtérképező szoftver 3D nézete (Loch) .lox bináris formátumban exportálja a barlangjáratok háromdimenziós modelljét. A Speleo Studio közvetlenül be tudja tölteni ezeket a fájlokat.

Egy .lox fájl általában két réteget tartalmaz, amelyek egyszerre jelennek meg:

Koordináták

A .lox fájlok Therion vetületi koordinátákat tartalmaznak (általában UTM). A modell importálásakor megjelenő koordináta ablakban megadhatók a WGS84 koordináták a pontos pozícionáláshoz. Ha a koordináta ablakot kihagyja, a modell a projekt középpontjára kerül.

Ha a projektben már be van töltve egy barlang, a .lox modell automatikusan ahhoz igazodik, feltéve hogy koordinátái a meglévő barlangokhoz közel esnek.

Domborzati modellek (DTM)

A Speleo Studio négy DTM-formátumot támogat. Mindegyikből háromszög hálót vagy pontfelhőt készít az importálási beállítások alapján, és a NODATA cellákat lyukként hagyja a hálóban.

FormátumJellemzőkFöldrajzi pozíció
ASC ESRI ASCII Grid — szöveges, 6 soros fejléc (ncols, nrows, xll-, yll-, cellsize, NODATA) és cellaértékek. Csak a sarokpont koordinátáját tartalmazza, koordináta rendszert nem. Az importálás után megjelenő WGS84 ablakba a fájl bal alsó sarkának koordinátáit kell beírni.
HGT NASA SRTM, bináris (big-endian int16). Fix méret: 1201×1201 (SRTM3, ~90 m) vagy 3601×3601 (SRTM1, ~30 m). A földrajzi pozíciót a fájlnév kódolja (pl. N52E004.hgt = 52°N–53°N, 4°E–5°E). A WGS84 ablak nem jelenik meg, a modell automatikusan a helyére kerül.
XYZ Szöveges X Y Z pontlista, soronként egy pont. Lehet szabályos rács (DTM) vagy szórt pontfelhő (LIDAR, fotogrammetria). A formátum nem tartalmaz koordináta rendszert. A WGS84 ablakba a bal alsó sarok koordinátáit kell beírni; a Speleo Studio onnan a projekt CRS-ébe (UTM / EOV) konvertál.
GeoTIFF DTM Egysávos Float32 / Int16 raszter (.tif vagy .tiff). Az importer automatikusan elkülöníti az egysávos magassági adatokat a többsávos ortofotótól. A beépített GeoKey jelzi a koordináta rendszert. Az importer ismeri az EOV-t (EPSG:23700), UTM N/S övezeteket (32601–32760), Web Mercatort (3857) és WGS84-et (4326); ezekben az esetekben a WGS84 ablak nem jelenik meg. Ismeretlen CRS esetén visszaesik a kézi koordináta-megadásra.

Méretkorrekció és ritkítás

A Speleo Studio minden DTM cellaméretét földi méterben kezeli, formátumtól függetlenül: Web Mercator esetén kivonja a szélességgel változó nyújtást (~1,64× 52°N-en), WGS84 fokokat 111320 m/°-on (és cos(szélesség)-en) konvertál át. Az SRTM HGT minden csúcsát közvetlenül a projekt UTM-jébe vetíti, így egy 1° csempe valódi UTM-trapéz alakjával jelenik meg — nem közelítéssel.

Ha egy DTM cellaszáma meghaladja a Beállítások → 3D modellek → DTM max. cellák száma értéket (alapértelmezetten 4 millió), az importer ritkítja a rácsot és figyelmeztetést jelenít meg az új méretről.

Ortofotók GeoTIFF formátumban

A többsávos 8 bites RGB(A) GeoTIFF fájlokat a Speleo Studio automatikusan ortofotóként ismeri fel (a PhotometricInterpretation = RGB és a 3–4 sáv alapján). Az ilyen ortofotó nem domborzatként, hanem egy lapos textúrázott táblaként jelenik meg a saját földrajzi helyén.

Automatikus ráhúzás (drape) DTM-re

Ha az ortofotó behúzásakor már van a jelenetben olyan DTM, amelynek XY befoglalója fedi az ortofotó területét, a Speleo Studio automatikusan ráhúzza a fotót a domborzatra: a DTM háló minden csúcsára kiszámolja a megfelelő textúra koordinátát, és az ortofotó RGB-jét rétegként a domborzati felszínre festi. A DTM eredeti színátmenete (gradientByZ stb.) ott marad, ahova az ortofotó nem ér el, így egyszerre látszik a felszín 3D-s formája és a fotó.

Több ortofotó is ráhúzható ugyanarra a DTM-re — mindegyikhez külön textúra koordináták tartoznak, így nem zavarják egymást.

Modell böngészőben látható jelzések

Ráhúzás kézzel: Drape onto… / Undrape

Egy ortofotón jobb gombbal kattintva a helyi menüben elérhető:

Egy ráhúzott ortofotó láthatóság (👁️) ikonja a domborzaton lévő textúrát kapcsolja ki/be — bekapcsolt állapotban a fotó látszik, kikapcsolva a DTM visszatér a saját szín módjához. Az ortofotó törlésekor a Speleo Studio automatikusan elveszi a ráhúzott textúrát a DTM-ről.

Nagy pontfelhők

A Speleo Studio nagy pontfelhőket (akár több tízmillió pont) is képes kezelni. Az első betöltésnél az alkalmazás feldolgozza a pontfelhőt, ami nagy fájloknál néhány másodpercet vehet igénybe. A következő megnyitásnál a betöltés szinte azonnali.

Ha a pontfelhő több pontot tartalmaz, mint a Max. betöltött pontok beállítás, az alkalmazás automatikusan ritkítja a pontokat a betöltéskor. Erről egy üzenet tájékoztatja a felhasználót.

Pontfelhő beállítások

A Beállítások → 3D modellek szekcióban konfigurálható:

Max. pontszám és Max. betöltött pontok — mi a különbség?

Ez a két beállítás különböző dolgokat vezérel:

Max. betöltött pontok (millió) Max. pontszám (millió)
Mikor hat? A fájl megnyitásakor A megjelenítés során, minden képkockánál
Mit csinál? Korlátozza, hogy a fájlból hány pont kerüljön betöltésre a memóriába. Ha a fájl több pontot tartalmaz, a pontok ritkítva lesznek. Korlátozza, hogy egyszerre hány pont jelenjen meg a képernyőn. A kamera közelébe eső területek részletesebben, a távolabbi területek kevesebb ponttal jelennek meg.
Mire hat? Memóriahasználat, betöltési idő Képkocka sebesség (FPS), megjelenítési részletesség
Alapértelmezés 20 millió 2 millió

Példa: Ha egy 50 milliós pontfelhőt nyit meg 20 milliós betöltési limittel, a fájlból 20 millió pont kerül betöltésre. Ebből a 2 milliós megjelenítési limit miatt egyszerre csak ~2 millió pont jelenik meg a képernyőn, a kamera pozíciójától függően.

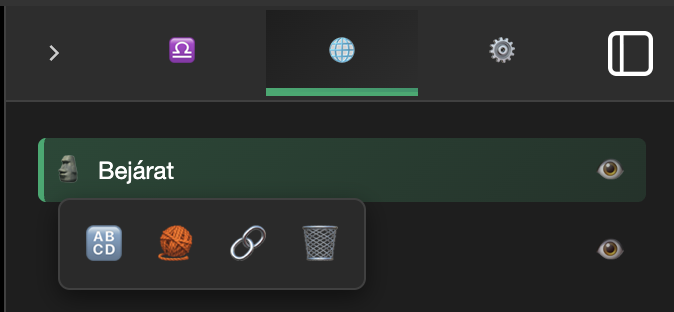

Modell böngésző

Az importált 3D modellek a Modellek fülön jelennek meg az oldalsávban. Minden modell egy listaelem, amelyen a következő műveletek végezhetők:

Helyi menü (jobb kattintás)

IkonMűveletLeírás
🔠Modell adatlapKoordináta rendszer, koordináták és név szerkesztése, fájl információk megjelenítése
🧶Textúrák betöltéseMTL és textúra fájlok utólagos betöltése
🔗Beágyazás / Beágyazás megszüntetéseModell beágyazása a projektbe exportáláshoz
💾Modell letöltéseAz eredeti modell fájl letöltése
🎨Szín beállítása / Szín törléseEgyedi szín beállítása a modellre (felülírja a globális szín módot). A 🎨 áthúzott ikonnal az egyedi szín törölhető.
🔲Drótvázas / Tömör megjelenítésA háromszögháló éleinek megjelenítése drótváz (wireframe) módban, a topológia vizsgálatához. Csak textúra nélküli hálókra érhető el — pontfelhőkön és textúrázott modelleken nem jelenik meg. A drótváz kompatibilis a szín módokkal (pl. Z szerinti színátmenet).
🖼Ráhúzás erre: <dtm-fájl>Csak ortofotókra: a fotó textúraként felfeszül a kiválasztott DTM-re. A jelenet minden DTM-jét felsorolja; az ortofotó területét nem fedő DTM-ek inaktívan jelennek meg.
🔒Ráhúzás megszüntetéseCsak ráhúzott ortofotókon látható: visszaállítja a DTM eredeti anyagát és az ortofotó újra önálló textúrázott lapként jelenik meg a domborzat fölött.
🗑️Modell törléseModell és kapcsolódó textúrák törlése

Láthatóság

A modell neve mellett található szem (👁️) ikonra kattintva a modell láthatósága kapcsolható. Ez hasznos, ha több modell van betöltve és csak bizonyos modelleket szeretnénk látni.

Modellek szín módjai

A modellek globális szín módja a felső menüsor Modell szín mód legördülőjéből választható ki. A beállítás minden betöltött modellre érvényes, kivéve a textúrázott modelleket, amelyek mindig a saját textúrájukkal jelennek meg.

MódLeírás
Z szerinti színátmenet A modell pontjai/csúcsai a magasság (Z koordináta) alapján kapnak színt a Beállítások → Színátmenet → Modellek szekcióban megadott színátmenet szerint. Pontfelhőkre és hálókra egyaránt alkalmazható.
Modellenként Minden modell saját, egyedileg beállított színt kap, amelyet a helyi menüből a 🎨 Szín beállítása opcióval lehet kiválasztani. Ha a modellnek nincs beállított egyedi színe, az alapértelmezett szín kerül alkalmazásra.
Saját szín A pontfelhők a fájlban tárolt eredeti (nativ) színükkel jelennek meg. A hálók, mivel általában nincs csúcsszínük, az alapértelmezett színt kapják.

Alapértelmezett modell szín

A Beállítások → 3D modellek → Modell alapértelmezett színe mezőben állítható be az a szín, amelyet a hálók a Saját szín módban, illetve a Modellenként módban egyedi szín nélkül kapnak. Az alapértelmezett érték egy halvány zöld árnyalat.

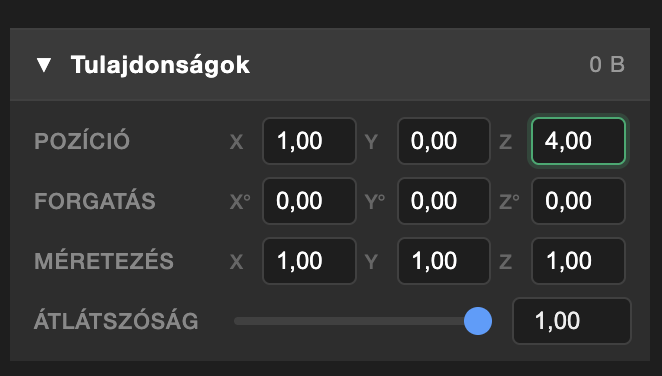

Tulajdonságok panel

A modell kiválasztásakor (bal kattintás) megjelenik a tulajdonságok panel az oldalsáv alján. Itt módosíthatók a modell megjelenési tulajdonságai:

TulajdonságLeírás
Pozíció (X, Y, Z)A modell pozíciója a 3D térben
Forgatás (X, Y, Z)A modell forgatása fokban az adott tengely körül
Méretezés (X, Y, Z)A modell méretezése (nagyítás / kicsinyítés) az adott tengely mentén
ÁtlátszóságA modell átlátszósága (0 = teljesen átlátszó, 1 = teljesen látható)

A módosítások automatikusan mentődnek és a projekt újranyitásakor visszaállítódnak.

4x4 Transzformációs mátrix

A tulajdonságok panel fejlécében, a fájlméret mellett található egy kis mátrix ikon (mátrix ikon). Erre kattintva megnyílik egy párbeszédablak, ahol egy 4×4-es transzformációs mátrixot lehet beilleszteni, például CloudCompare-ből vagy más 3D szoftverből.

A mátrix egyszerre tartalmazza a pozíciót (eltolás), a forgatást és a méretezést. Az alkalmazás automatikusan felbontja ezeket az összetevőket és alkalmazza a modellre. A párbeszédablak megnyitásakor a jelenlegi transzformáció jelenik meg mátrix formában, így az könnyen másolható más alkalmazásba is.

Mátrix formátum

A mátrix 4 sorból és 4 oszlopból áll, az értékek szóközzel, tabulátorral, vesszővel vagy pontosvesszővel elválaszthatók. Az utolsó sornak 0 0 0 1-nek kell lennie (affin transzformáció).

Példa (15°-os forgatás a Z tengely körül, 10.5 és -3.2 eltolással):

0.9659   -0.2588    0.0000   10.5000
0.2588    0.9659    0.0000   -3.2000
0.0000    0.0000    1.0000    0.0000
0.0000    0.0000    0.0000    1.0000

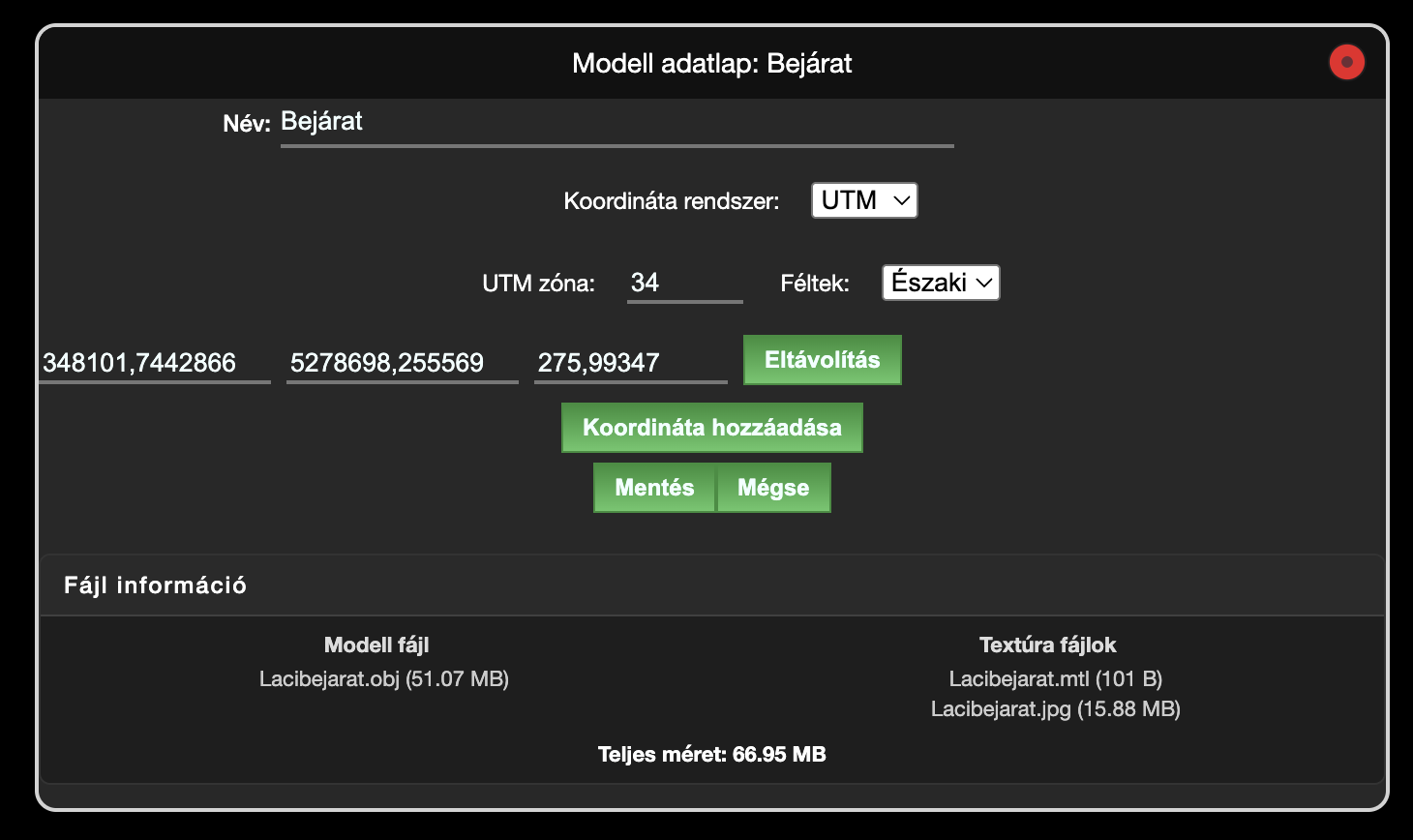

Modell adatlap

A modell adatlap (🔠 ikon a helyi menüben) lehetővé teszi a modell részletes beállításait:

Név

A modell megjelenített neve módosítható. Ez nem változtatja meg a fájl nevét, csak a megjelenített nevet.

Koordináta rendszer

A modell adatlapon beállítható a modell koordináta rendszere (EOV, UTM vagy nincs). A koordináta rendszer kiválasztása után megadhatók a modell koordinátái. Ez lehetővé teszi a modell pontos pozícionálását a barlangokhoz képest.

Fájl információk

Az adatlap alján megjelennek a modellhez tartozó fájlok és azok méretei:

Modell beágyazása

Alapértelmezetten a 3D modellek nem kerülnek bele az exportált projekt fájlba, mivel a modellek fájlmérete nagyon nagy lehet (akár több száz MB). A modell beágyazásával (🔗 ikon a helyi menüben) a modell és a hozzá tartozó textúrák bekerülnek az exportált projekt fájlba.

Beágyazás jellemzők

Tipp: Csak akkor ágyazzon be modelleket, ha a projektet más gépre szeretné átvinni vagy biztonsági másolatot szeretne készíteni a modellekkel együtt. A nagy fájlméret miatt az exportálás és importálás lassabb lehet.

Modellek és barlangok együttes használata

A Speleo Studio lehetővé teszi barlangok és 3D modellek egyidejű megjelenítését ugyanabban a projektben. Ha a barlang és a modell is rendelkezik koordinátákkal, automatikusan a megfelelő pozícióba kerülnek egymáshoz képest.

Koordináta rendszer kezelés

Textúrák utólagos betöltése

Ha egy OBJ modellt textúra nélkül nyitott meg, a textúrákat utólag is betöltheti:

Textúra betöltése

1. Kattintson jobb egérgombbal a modellre a modell fában

2. Válassza a 🧶 Textúrák betöltése menüpontot

3. Válassza ki az MTL és képfájlokat a fájl tallózóban

4. A textúrák automatikusan alkalmazódnak a modellre
